廣東勝宇電纜?講解這些顏色有什么用途你清楚嗎

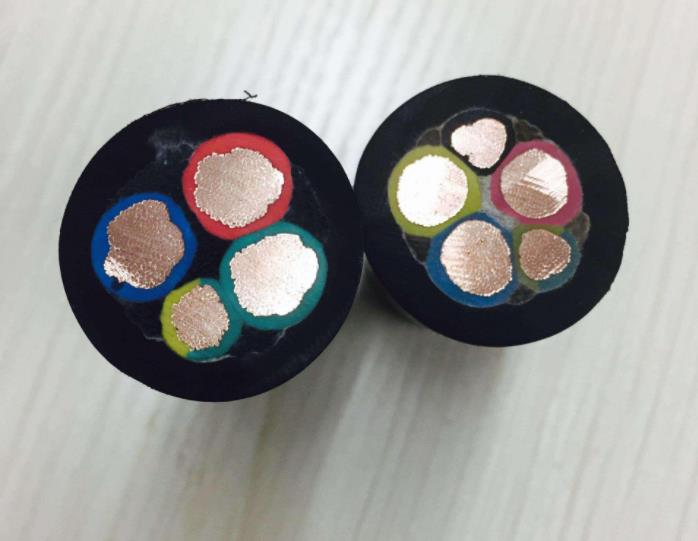

廣東勝宇電纜顏色通常為黃、綠、紅、藍、黑（或雙色），這些顏色有什么用途，你清楚嗎？

今天我們來了解一下：其中黃色、綠色、紅色分別應用于三相系統中的三個相線（火線）、藍色用于零線或中性線，黃/綠雙色用于接地線。

國標：黃、綠、紅．藍分別代表A．B．C．N

1 依導線顏色標志電路時

1．1 黑色：裝置和設備的內部布線。

1．2 棕色：直流電路的正極。

1．3紅色：三相電路和C相；

半導體三極管的集電極；

半導體二極管、整流二極管或可控硅管的陰極。

1．4黃色：三相電路的A相；

半導體三極管的基極；

可控硅管和雙向可控硅管的控制極。

1．5綠色：三相電路的B相。

1．6藍色：直流電路的負極；

半導體三極管的發射極；

半導體二極管、整流二極管或可控硅管的陽極。

1．7 淡藍色：三相電路的零線或中性線；

直流電路的接地中線。

1．8 白色：雙向可控硅管的主電極；

無指定用色的半導體電路。

1．9 黃和綠雙色（每種色寬約15~100毫米交替貼接）；安全用的接地線。

1．10 紅、黑色并行：用雙芯導線或雙根絞線連接的交流電路。

2 依電路選擇導線顏色時

2．1 交流三相電路的

A相：黃色；

B相：綠色；

C相：紅色；

零線或中性線，淡藍色；

安全用的接地線：黃和綠雙色。

2．2 用雙芯導線或雙根絞線連接的交流電路：紅黑色并行。

2．3直流電路的

正極：棕色；

負極：藍色；

接地中線：淡藍色。

2．4 半導體電路的半導體三極管的

集電極：紅色；

基極： 黃色；

發射極：藍色。

半導體二極管和整流二極管的

陽極：藍色；

陰極：紅色。

可控硅管的

陽極：藍色；

控制極：黃色；

陰極：紅色。

雙向可控硅管的

控制極：黃色；

主電極：白色。

2．5整個裝置及設備的內部布線一般推薦：黑色；

半導體電路：白色；

有混淆時：容許選指定用色外的其它顏色（如：橙、紫、灰、綠藍、玫瑰紅等）。

2．6 具體標色時，在一根導線上，如遇有兩種或兩種以上的可標色，視該電路的特定情況，依電路中需要表示的某種含義進行定色。
